传统互感器校验仪的校验方法

 随着近年来国网公司大力推进智能电网的建设,电子式互感器作为智能电网的重要组成部分开始越来越多,而传统的互感器校验仪使用比重在下降。虽然如此,传统的互感器校验仪的应用领域仍然很广泛,下面我们来了解一下传统的互感器校验仪的校验方法。


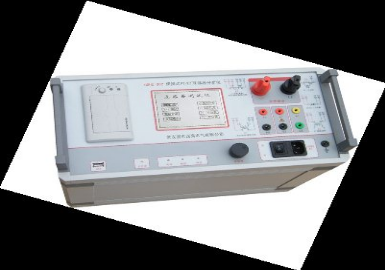

传统互感器校验仪的校验方法


 一 、互感器校验仪是测量被检互感器和标准互感器二次电压或电流幅值误差和相位误差的主要测试仪器。测得的幅值误差用二次电流、电压量的相对误差表示,相位误差用min(分)或rad(弧度)表示。传统互感器校验仪校验方法大致可分为两类,即绝对校验法和相对校验法。


 二 、绝对校验法是互感器校验仪直接用平衡时线路中的电参量来表达被校互感器误差的一种测量法。以前应用较多的测量线路主要是西林阿尔贝特线路,但是该线路缺点很多,在校验电流互感器方面已为电流比较仪所取代。电流比较仪是1937 年由Zwirina 提出的,最初用于相对法,后来由W.Rump 提出了一种以电流比较仪为原理的绝对校验线路。这种方法存在一些缺陷,如只能校验1000/5 安以下的互感器,强电回路与弱点回路之间无隔离措施等。


 三 、相对校验法是互感器校验仪把被试互感器与经过检定的标准互感器进行比较的一种方法。相对法的测量范围比较宽,可测0.1 级以下各等级互感器,而绝对法测量范围小的多。其次,相对法还具有测量速度快,可直接读数,准确度不低,成本低等优点。常用于相对法的基本线路有微差支路法,西林-阿尔贝特相对校验线路和电流比较仪法。


 然而,因为传统的互感器与电子互感器的输出不同,即使是模拟量输出也与传统互感器输出有很大不同。因而上面提到的这些方法大部分都不再适用于电子式互感器校验仪。不过,对于电子式互感器的模拟量输出仍然可以考虑采用差值比较法的基本原理。
