串联谐振交流耐压装置

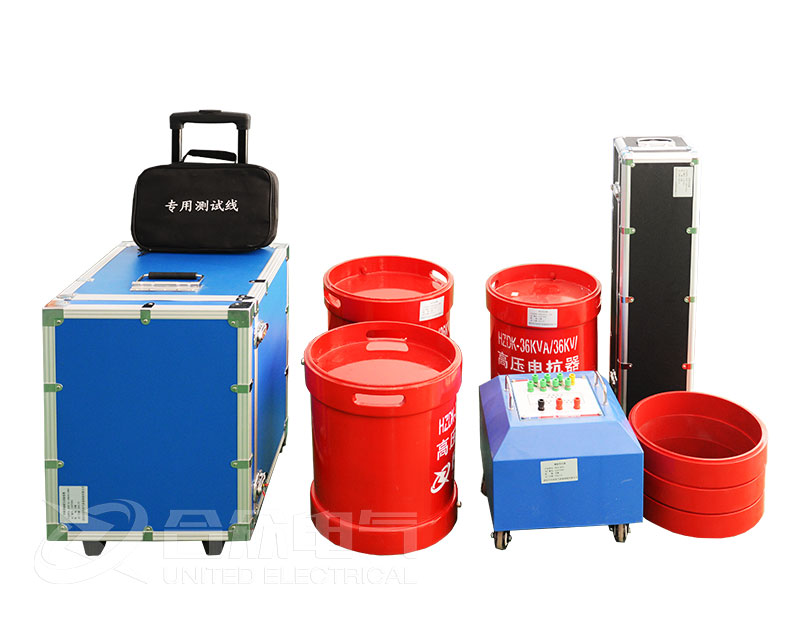

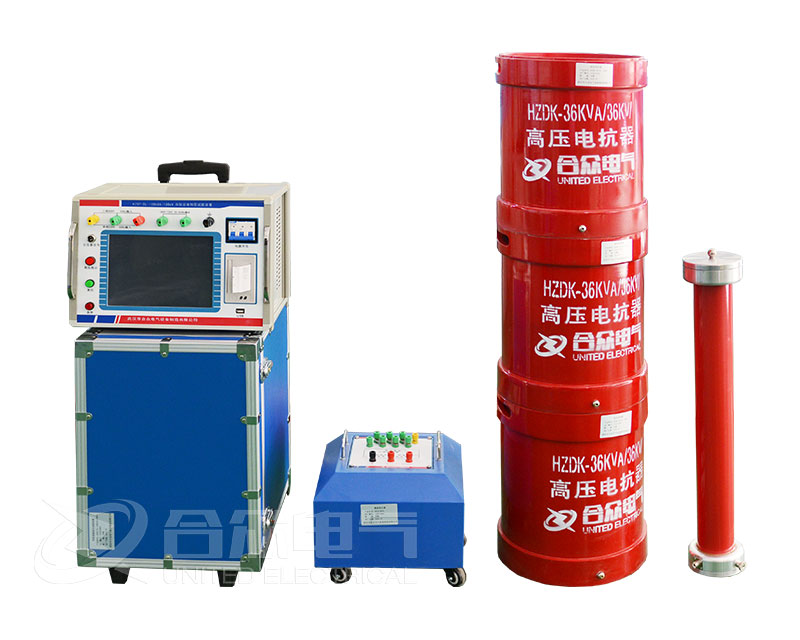

变频串联谐振交流耐压装置,主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。


注:
更多关于产品购买、技术维护等服务,欢迎致电免费服务热线:400-027-8848
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 操作视频
  • 方案

一、产品概述:

变频串联谐振交流耐压装置,主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。HZBP-BD变频串联谐振耐压装置配备:变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。根据220KV及以下变电站一次电气设备耐压的试验规程要求,相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件,又要满足低电压,大电流的试验条件,要求兼顾较宽的适用范围,采用串联谐振的原理,由变频电源控制箱、激励变压器、电抗器、电容分压器组成。


产品别名: 变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流 耐压谐振升压装置。


二、产品特点:

变频电源 功能特点及参数:

1、220V或380V单相市电,更方便现场取电。

2、触摸屏人机对话,设置方便、操作简单。

3、频率调节细度0.1Hz,不稳定度≤0.01%

4、快速自动扫描谐振频率,并自动按设置阶段升压。

5、具有负载放点快速闪络保护。

6、具有电容、电感、频率计算功能,更方便用户操作设置。

高压电抗器功能特点及参数:

1、重量轻,现场搬动的重量不超过30kg,适合现场搬运

2、干式结构,采用恒温真空环氧浇注,绝缘效果更优。

3、标准串并联接口及连接标识,避免接线错误。

4、满载可连续工作运行。

5、有温升出气孔,防止长期工作下自然温升的膨胀调节

激励变压器功能特点及参数:

1、可移动式方便现场使用

2、线圈采用真空浸漆工艺,绝缘性能高,可防潮防污。

3、多抽头可灵活应用不同负载

补偿电容器功能特点及参数:

1、体积小,重量轻

2、电性能优异,可靠性高

3、执行标准:GB/T2900.16-1996

4、损耗角正切:≤0.0010(1000Hz)

产品参数
技术指标:

额定输出电压

0~1000kV及以下

输出频率

30~300Hz

谐振电压波形

纯正弦波,波形畸变率≤1.0%

工作时间

满功率连续工作时间60min

品质因素

30~90

频率调节灵敏度

0.1Hz

不稳定度

<0.05%

工作电源

AC单相220V或两相380V±10%

工频50Hz±5%

系列产品配置及适用范围:

产品型号名称

适用范围(10kV~500kV电压等级变电站电气设备交流耐压试验,频率30~300Hz)

变频源

谐振电抗器

激励变压器

分压器

适用范围

HZBP-BD-50/50/25

3kW

25kV/1A二台
(干式)

3kVA
(干式)

50kV

 1000kVA及以下10kV电力变
 10kV开关、母线、PT、CT等
 10kV(300mm2)电缆≤1.0km

HZBP-BD-108/108/27

5kW

27kV/1A四台
(干式)

5kVA
(干式)

100kV

 31500kVA及以下35kV电力变
 35kV开关、母线、PT、CT等
 10kV(300mm2)电缆2km
 35kV (300mm2)电缆0.5km

HZBP-BD-200/200/50

10kW

50kV/1A四台
(干式)

10kVA
(干式)

200kV

 50000kVA及以下110kV电力变
 110kVGIS、PT、CT等(预防性试验)
 35kV(300mm2)电缆≤1.0km
 10kV (300mm2)电缆≤2.0km

HZBP-BD-270/270/45

15kW

45kV/1A六台
(干式)

15kVA
(干式)

300kV

 50000kVA及以下110kV电力变
 110kVGIS、PT、CT等
 35kV(300mm2)电缆≤1.2km
 10kV (300mm2)电缆≤3.0km

HZBP-BD-800/400/50

30kW

50kV/2A八台
(干式)
100kV/2A四台
(油浸式)

30kVA
(干式)
30kVA
(油浸式)

400kV

 80000kVA及以下220kV电力变
 50000kVA及以下110kV电力变
 110kV/220kVGIS、PT、CT等
 35kV(300mm2)电缆≤2.0km
 110kV (300mm2)电缆≤0.7km

HZBP-BD-1600/800/200

60kW

200kV/2A四台
(油浸式)

60kVA
(干式)

800kV

 80000kVA及以下220kV电力变
 50000kVA及以下110kV电力变
 500kVGIS、PT、CT等
 220kV开关、GIS、PT、CT等
 110kV(400mm2)电缆≤1.5km
 220kV (400mm2)电缆≤1.0km

注:可根据试品对象参数定制解决方案

产品彩页


产品视频

产品附件

变频电源,1,台

激励变压器,1,台

电抗器,2~8,台

分压器,1,台

负载电容,1,台

分压器信号线,1,根

专用连接线,若干,根

说明书,1,本

检验报告,1,份

合格证,1,张

产品图集
产品证书
