高压绝缘耐压试验设备

工频耐压试验装置

工频耐压试验装置

一、产品概述:

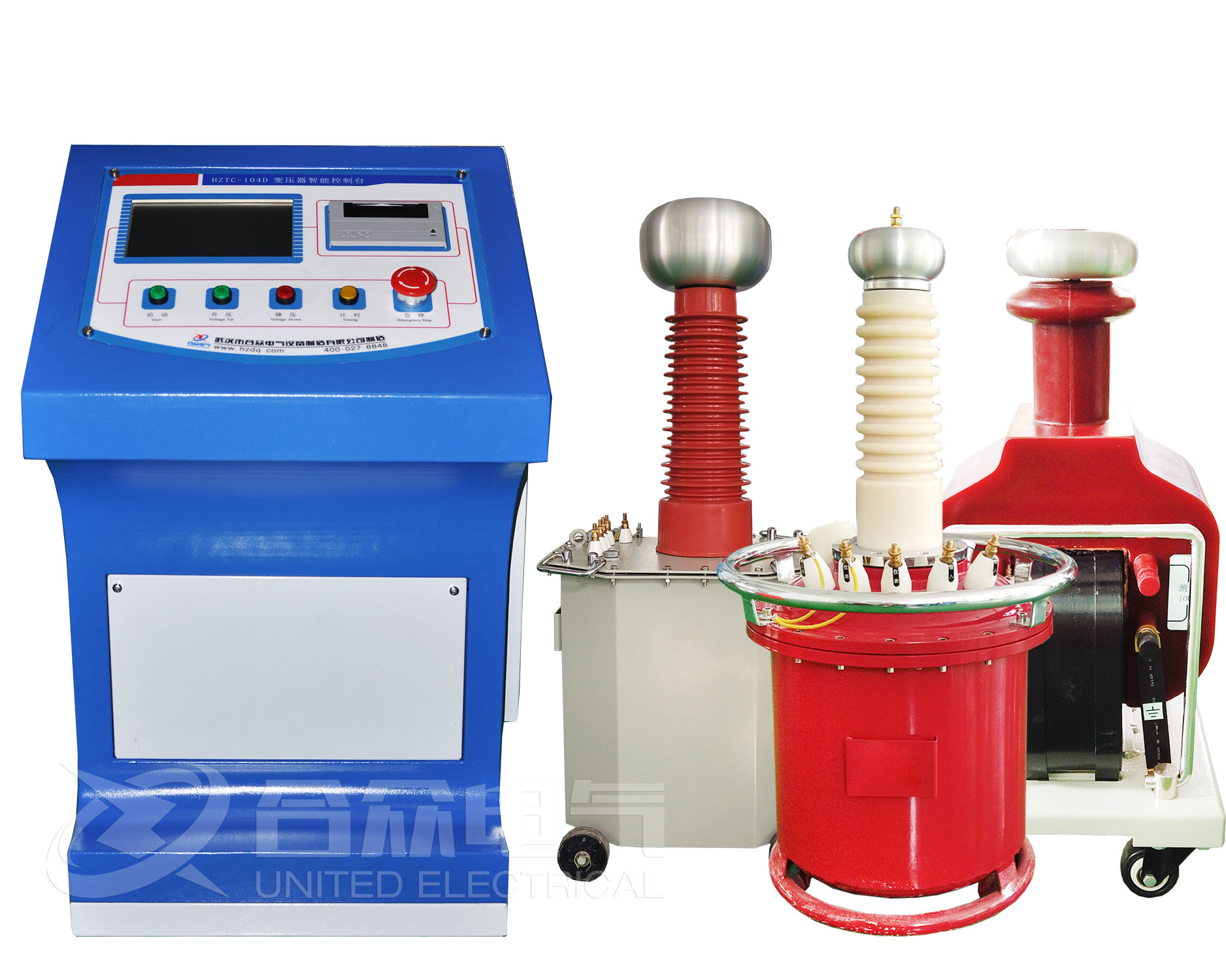

工频耐压试验装置 15KVA/150KV,由试验变压器控制台和高压轻型试验变压器组成。广泛应用于电力和科研单位对电机、电缆、变压器、开关、电器等产品做各种高压绝缘耐压试验。同时适用于各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验,是各类高压试验中必不可少的仪器。

高压试验变压器除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

油浸式试验变压器用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列工频试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。


二、产品特点:

专业耐压试验控制系统,可配各种试验变压器,包括交直流两用、抽头或串级

全封闭一体化结构,可适应高寒、高海拔恶劣环境

全自动、智能化微电脑测量及控制,确保高精度、高可靠各项性能

全面的监测功能,可同时监测被试品的电压、电流,及变压器输入、输出电流

完善的保护,高低压电压、电流多重保护

零位安全连锁,及外部门控或红外探测器连锁

自动/手动工作方式

任意设定高低压电压、电流和耐压时间

自动调压,自动计时,自动回零

逼近式调压算法,接近目标电压时自动点动升压

自动捕捉峰值电压、电流,便于做击穿试验

超限自动保护,自动回零,并发出声光报警

紧急停按钮以防发生意外。

三、产品参数:

输入电压:10kVA及以下为AC200V,10kVA以上为AC400V

空载损耗:<10%

短路阻抗:<10%

变比误差:<1%

仪表电压:100V

绝缘油介电强度:2.5mm,>50kV

电压分辨率:最小0.001kV

电流分辨率:最小0.001mA

测量精度:≤1%

计时范围:0~9999s

结构类型:一体化或分体式

环境温度:0~40°C

环境湿度:≤80%RH

海拔高度:≤3000m

注:可按需定制不同功率高压试验变压器。
