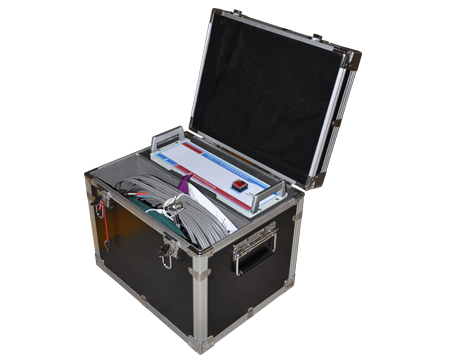

变压器绕组变形测试仪三相Y形测量接线

  变压器的一系列测试仪有很多需要正确接线才能测试，下面合众电气专家举例解释一些，变压器绕组变形测试仪三相Y形测量接线。

  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在Y形的A相、绿夹子定义为测量，钳在B相上。
  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一接地线到铁芯接地。

  4、以上接线完成对三相Y形的AB相测量接线。

  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在Y形的B相、绿夹子定义为测量，钳在C相上。

  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一接地线到铁芯接地。

  4、以上接线完成对三相Y形的BC相测量接线。

  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在Y形的C相、绿夹子定义为测量，钳在A相上。

  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

  4、以上接线完成对三相Y形的CA相测量接线。

  变压器绕组变形测试仪三相Y形测量接线，如果需要采购电力测试设备，请在线联系我们客服，我们将安排专业业务人员和您对接。
