变压器绕组变形测试仪使用方法

  电力测试设备都有对应正确的使用方法，下面武汉合众电气专家举一个例子，变压器绕组变形测试仪使用方法。

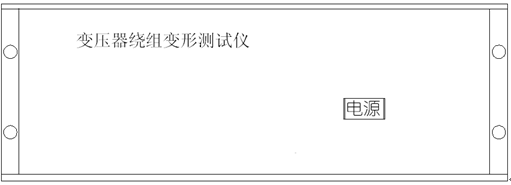

  1、仪器面板

  ◇仪器面板上安装有电源自锁开关， 按下时电源打开，指示灯点亮，关闭时按下松开， 指示灯熄灭；

  ◇上方印有仪器型号和名称；

  ◇下方印有仪器生产厂名；

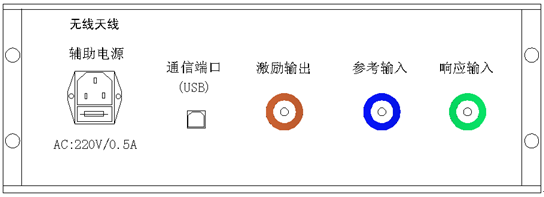

  ◇仪器背板上安装有电源插座内藏保险丝；

  ◇USB通信端口连接笔记本电脑和无线WIFI天线
  ◇测量信号端口：K9插座外标颜色与测量电缆外标颜色一致，请对颜色连接；

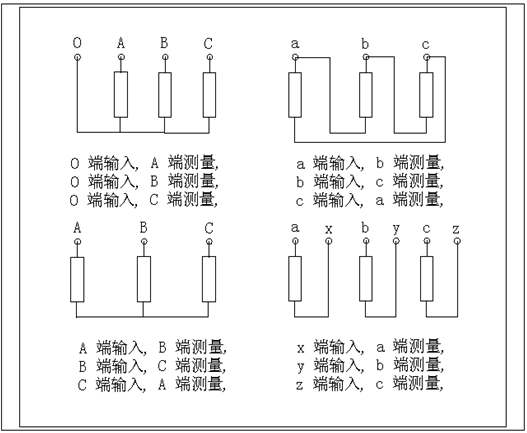

  2、变压器的几种常用检测接线方式
  变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。

  主测量单元系统与试品之间采用50W高频同轴电缆联接，扫频信号经输出端口（激励输出），通过连接电缆将信号夹子（黄色）向被试品注入信号；由信号测量夹子（绿色）从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

  以上是变压器绕组变形测试仪使用方法，如果需要电力测试设备联系我们在线客服。
